在湿法烟气脱硫（FGD）系统中，吸收塔浆液循环泵是输送含硫浆液至喷淋层的核心动力设备，电机功率可高达1000kW及以上。而位于循环泵入口处的不锈钢滤网，虽体积不大，却是保障整套脱硫系统安全高效运行的“第一道防线”——拦截浆液中的石膏结垢、内衬碎片、焊渣及大颗粒固体杂质，防止其进入泵体损坏叶轮及衬里，同时避免喷淋层喷嘴堵塞影响脱硫效率。

一、严苛工况下的材质选型

脱硫塔内部的工作环境极为恶劣。循环泵入口滤网长期浸泡在温度约45℃—55℃、pH值在5左右的酸性浆液中，同时承受循环泵强大的吸入压力。浆液中含有高浓度氯离子（可达20000ppm）和硫酸根离子，腐蚀性极强。传统玻璃钢材质的滤网因耐磨性不足、易老化，使用寿命已难以满足当前要求。因此，材质选择必须依据浆液中的氯离子浓度和介质温度综合判断。

316L不锈钢在氯离子浓度相对较低（如小于5000ppm）的工况下表现经济适用，但在较高浓度氯离子长期侵蚀下仍可能出现点蚀。2205双相不锈钢是目前行业内应用广泛的升级选材，兼具奥氏体和铁素体两相优点，屈服强度约是316L的两倍，对氯离子应力腐蚀开裂和点蚀具有出色的抵抗能力。2507超级双相不锈钢和904L超级奥氏体不锈钢则在含硫酸、高浓度氯离子的极端腐蚀工况下展现出明显优于316L的耐蚀性能。对于腐蚀要求极高的场景，DIN1.4529镍基合金能够最大程度保障滤网的耐久性和安全性。

二、科学设计决定核心性能

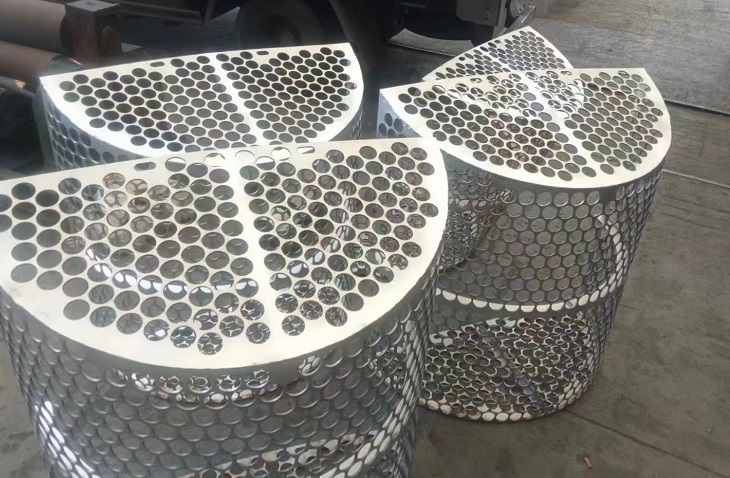

材质之外，滤网的结构参数同样决定其服役表现。有效通流面积应达到循环泵入口管径截面积的3—5倍。早期设计中2—3倍的经验值已被证明不足——一台连续运行6个月的循环泵，在混合工况下滤网受堵面积往往达到三分之一以上。3—5倍的过滤面积能显著降低局部流速和吸力集中，避免堵塞加剧。开孔直径行业推荐为20—30mm，孔径间距控制在5—8mm，钢板厚度4—8mm。这一孔径范围既能有效拦截可能堵塞喷嘴的较大异物（大部分锥形空心喷嘴内径在40mm以上），又能避免过小开孔导致频繁堵塞。形状设计上，受力圆弧形（半球形）结构最为常见，能有效减少湍流，滤网下部通常设置加强筋以增强承压能力。设计时应确保滤网阻力不大于500Pa，有效通流直径至少大于循环管入口孔径的3.2倍，以保证大于28mm的固体颗粒被有效拦截。结构类型方面，篮式过滤器应用最广，内部空间大、纳污能力强；锥型过滤器则结构紧凑、阻力较小，适用于对压降有严格要求的场合。

三、规范维护保障长效运行

在工程实践中，不锈钢循环泵滤网最常见的问题当属堵塞。吸收塔防腐衬胶老化脱落的碎片、石膏结晶块卡滞、塔内紧固件脱落等，都会粘附在滤网上造成堵塞。某660MW电厂脱硫吸收塔运行一段时间后，即因塔内防腐碎片较多导致浆液循环泵入口滤网堵塞，出现循环泵电流下降、脱硫效率受损的问题。一旦堵塞，循环泵入口负压升高、输送压力下降，严重时甚至可能将软连接管道吸瘪。

建议每月进行一次全面检查，重点观察滤网表面附着物和网孔畅通情况。清洗时可采用高压水枪或专业清洗剂彻底冲洗，避免用钢丝刷划伤滤网表面。一般情况下，滤网更换周期为三个月到六个月，具体根据运行状态灵活调整。当滤网破损面积超过5%或压差持续升高至报警值时，应及时更换。合理维护的过滤网使用寿命可达2—3年。

不锈钢循环泵滤网虽是一个看似不起眼的部件，却承载着保护核心设备、保障脱硫效率的重要使命。从材质选型到结构设计，从定期维护到及时更换，每一个环节都关乎脱硫系统的稳定与高效。在环保要求日益严格的今天，重视这道“守门人”，方能让脱硫装置在严苛工况下长久可靠运行。
