同样是不锈钢旋风除尘器，有的运行三五年依旧稳定，有的不到一年就出现筒体磨穿、灰斗堵塞、排气管磨损等问题。差距往往不在材质本身，而在于设计细节与运维方式。

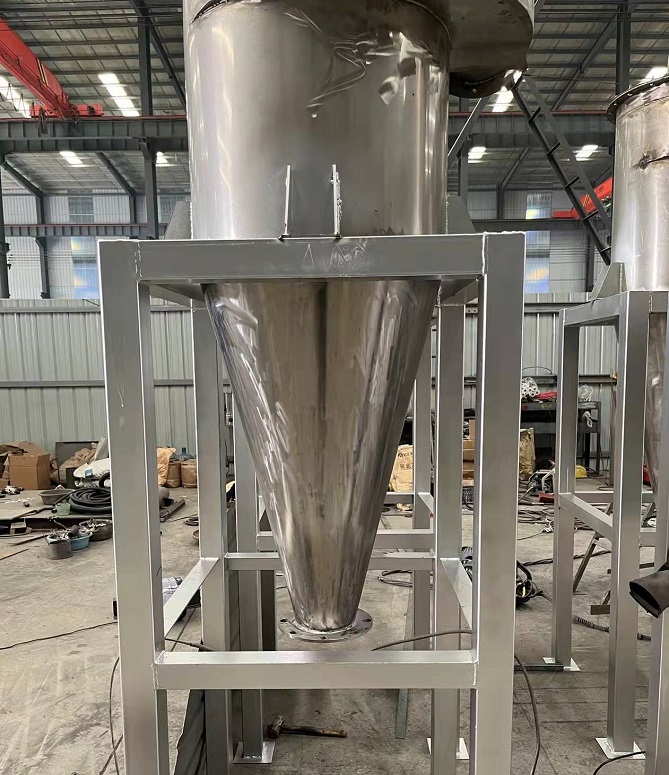

结构设计：易被忽视的三个关键点

进气方式直接影响除尘效率与磨损分布。切向进气结构简单，但气流对筒壁的冲击集中，局部磨损快；蜗壳式进气可使气流平缓进入，降低筒壁冲刷，同时减少入口压损。对于高浓度、高磨蚀性粉尘，蜗壳式进气是更优选择。

排气管深度同样关键。排气管插入过浅，含尘气体容易短路直接排出；插入过深，则增加阻力并加剧下部磨损。一般排气管下端应位于进气口下沿以下，具体深度需根据处理风量和筒体直径计算确定。

灰斗角度决定是否堵料。粉尘安息角大的物料，灰斗壁面倾角应不小于60°，必要时加装振打器或破拱装置。灰斗出口不宜过小，否则容易形成“架桥”，导致排料不畅、内部积尘，最终影响分离效果。

防磨与防腐：不锈钢并非万能

不锈钢耐腐蚀，但硬度并不比碳钢高多少，面对石英砂、矿粉等高磨蚀性粉尘，筒体下部仍会被快速磨损。常见做法是在易磨损区域加设可更换的耐磨内衬，如陶瓷贴片、铸石衬板或堆焊耐磨层。内衬应便于局部更换，避免整体报废。

防腐方面，焊接质量往往比材质牌号更重要。焊缝附近容易产生晶间腐蚀，尤其是304不锈钢在450至850℃区间长期运行后，可能出现碳化铬析出。因此，焊接后应进行固溶处理或选用低碳不锈钢（如304L、316L）。此外，设备停运时应及时清灰，避免潮湿粉尘长期附着造成点蚀。

运维要点：小习惯延长大寿命

定期检查灰斗排料是否顺畅，是日常运维的第一要务。灰斗积灰过多，不仅增加系统阻力，还会使已分离的粉尘重新卷入气流，降低除尘效率。建议每班次检查一次排料情况。

其次，关注设备压差变化。压差突然升高，可能意味着内部积灰或排气管堵塞；压差突然降低，则可能是筒体磨穿或排料口漏风。建议安装压差变送器并设置报警值，以便及时处理。

最后，停机前应继续运行风机数分钟，将内部残留粉尘排净。对于处理潮湿或粘性粉尘的系统，还可在停机后通入热风干燥，防止结露糊壁。

不锈钢旋风除尘器不是“装上就省心”的设备。选对材质只是第一步，合理的结构设计、针对性的防磨措施和规范的日常维护，才是它长期稳定运行的根本。在腐蚀性工况下，把细节做到位，才能真正发挥不锈钢材质的价值。
