钎焊炉的马弗炉胆是高温钎焊工艺的“心脏”，其长期承受1100℃左右的高温、保护气氛的化学侵蚀及频繁启停带来的热循环应力。310S不锈钢（06Cr25Ni20）因其高铬镍含量和稳定奥氏体组织，成为制造该马弗炉胆的首选材料。

一、严苛工况下的材料优势

310S在1000℃时仍能保持约40MPa的蠕变断裂强度，远高于304（仅约10MPa）。其线膨胀系数为16.5×10⁻⁶/℃（20-1000℃），虽然较高，但配合马弗炉胆的波形膨胀节设计，可有效吸收热变形。抗氧化性能方面，310S在1100℃下的氧化速率约为0.05mm/年，形成的Cr₂O₃膜致密且自修复，阻止了氧和碳的进一步侵蚀。特别在氨分解或氢气保护气氛中，310S对“氢脆”不敏感，而含碳气氛下，其高镍含量降低了碳的扩散系数，显著延缓了“碳化物析出→晶间脆化”的进程。

二、制造环节的关键控制

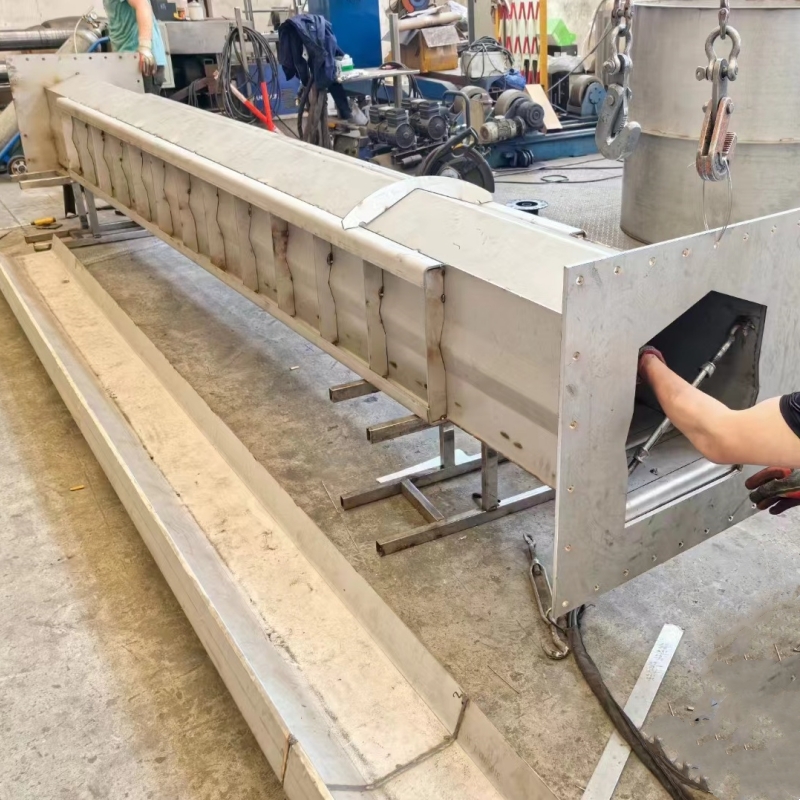

马弗炉胆多采用6~8mm厚板卷焊而成，焊缝是薄弱环节。实际生产中，建议采用等离子弧焊或氩弧焊双面成形，并严格控制层间温度不超过150℃，防止晶粒粗化。焊后必须进行固溶处理（1050~1080℃水冷），以充分溶解焊接析出的碳化物，恢复耐蚀性。结构设计上，炉胆顶部和底部常设置“Ω”型或“U”型膨胀环，分段吸收热伸长——每米炉胆在1100℃下的伸长量约12mm，若无补偿，焊缝将在数百次循环后疲劳开裂。此外，炉胆支承点采用滑动式而非固定式，进一步释放应力。

三、服役中的失效模式与对策

实际运行中，马弗炉胆的失效多表现为：

- 高温氧化剥落：当保护气氛露点偏高或微量氧渗入时，氧化膜增厚并剥落，导致局部减薄。对策是严格监控气氛纯度，并定期检测炉胆外壁颜色（正常呈银灰色，氧化严重则发黑）。

- 热疲劳龟裂：启停频繁时，炉胆内壁温差可达200℃以上，导致表面产生网状裂纹。解决方案是优化升温降温程序，并采用带有应力释放槽的拼接焊缝。

- 渗碳脆化：若钎料或工件油脂未清除干净，高温下分解出的碳会渗入炉胆，生成M₂₃C₆型碳化物，降低韧性。应强化炉前清洗，并每季度在炉胆非承压区取样做金相检查，评估渗碳深度。

四、日常维护与寿命预测

建议每运行2000小时对炉胆进行一次全面检查：测量壁厚（减薄超过20%需预警）、渗透检测焊缝表面裂纹、检查膨胀节变形量。合理维护下，310S马弗炉胆的平均寿命可达2~3年（连续作业），而若出现局部严重变形或穿透性裂纹，则需局部补焊或整体更换。补焊时需采用同材质焊条，并预热至200℃以上，焊后缓冷，避免产生新裂纹。

310S不锈钢马弗炉胆的成功应用，不仅依赖其本身优异的耐热性，更离不开精细的制造工艺与科学的状态监控。只有将材料、设计、操作与维护有机结合，才能实现钎焊炉的长周期、高可靠运行。
