循环泵入口滤网常被视作普通附件，实际运行中一旦堵塞、穿孔或旁流，杂质进入泵体便会造成叶轮磨损、机械密封泄漏，甚至迫使整套系统停机。滤网的价值不在自身，而在于保障循环系统连续运行。从失效形式反推选材与设计，是工程实践中更为务实的思路。

失效形式决定选材方向

堵塞最为常见，通流面积不足、开孔偏小或清洗不及时均可诱发。堵塞后泵入口真空度升高，流量下降，伴随汽蚀与振动。腐蚀减薄与穿孔则多发生在高氯、酸性浆液环境，焊缝热影响区往往最先失效。某炼厂常压顶循环泵前的316L不锈钢滤芯片在运行中破裂，经能谱、扫描电镜及金相分析确认，破裂原因为氯离子应力腐蚀开裂，最终将材质升级至2205双相不锈钢。旁流短路易被忽视，滤网与筒体间隙过大或压紧失效时，杂质绕过网面直接进入泵体，因此安装阶段须保证同轴度与密封面可靠。

材质选型的量化边界

选材需依据氯离子浓度与温度综合判断。氯离子浓度低于3000ppm的常温环境，304或316L即可满足需求；浓度在3000至10000ppm的中温工况，316L仍可适用，但需关注点蚀风险；当氯离子浓度超过10000ppm且伴随高温或酸性介质时，2205双相不锈钢成为必要选择。2205的耐点蚀当量PREN值达34至38，远高于316L的24至25，其屈服强度约为316L的两倍，对氯离子应力腐蚀开裂和点蚀具有显著更优的抵抗能力。在含硫酸、高浓度氯离子的极端工况下，2507超级双相不锈钢及904L超级奥氏体不锈钢耐蚀性能进一步升级；腐蚀要求极高的场景则可采用DIN 1.4529镍基合金。值得注意的是，焊缝热影响区常先于母材腐蚀，焊后酸洗钝化或电解抛光可有效提升整体耐蚀性。

结构参数的工程依据

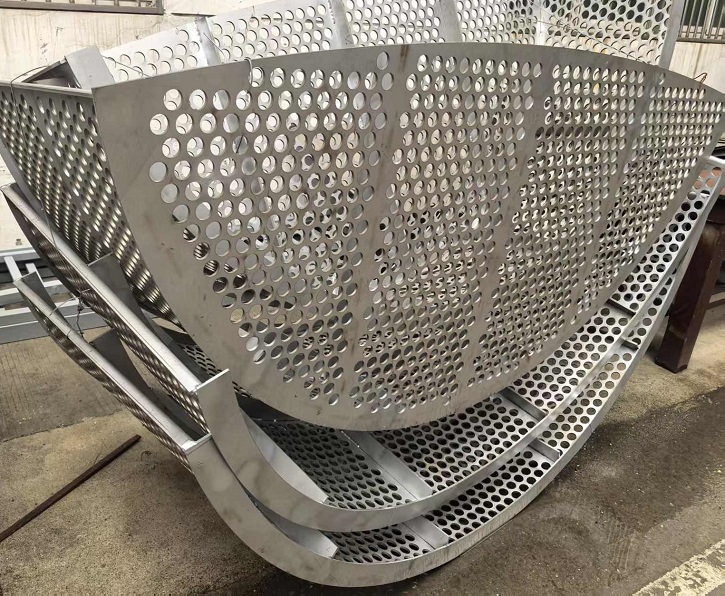

湿法脱硫系统中，滤网长期浸泡于约45℃至55℃、pH值约5的酸性浆液中，结构设计须兼顾过滤效率与泵的性能。有效通流面积宜为入口管截面积的3至5倍，早期设计常取2至3倍，但实践表明3至5倍能显著降低局部流速和吸力集中，避免堵塞加剧。开孔直径推荐20至30mm，孔间距5至8mm，板厚4至8mm——大部分锥形空心喷嘴内径在40mm以上，这一孔径范围既能拦截可能堵塞喷嘴的较大异物，又避免过小开孔导致频繁堵塞。形状上，圆弧形（半球形）结构受力最为合理，能有效减少湍流，下部通常设置加强筋以增强承压能力。

运维要点与更换标准

维护的核心是监控压差。当滤网前后压差超过0.05至0.1MPa时应及时清洗。新系统投运第一个月建议每周清洗一次，正常运行后根据水质每1至3个月清洗一次，清洗时使用高压水枪或软刷，避免钢丝刷划伤表面。每次清洗应检查网面有无破损、脱焊、变形或焊缝开裂，发现即换。关键系统应配备备用滤网以便快速切换，减少非计划停机。

不锈钢循环泵滤网虽小，其失效后果却可能波及整条循环管路。从失效模式出发确定材质等级，依据介质参数设计结构尺寸，配合严格的安装与周期维护，方能在腐蚀与堵塞的双重挑战下维持循环系统的连续运行。
