工业不锈钢炉胆是各类高温工业炉的核心内衬部件，直接承受热负荷与工艺气氛的侵蚀。相较于普通碳钢或耐火砖结构，不锈钢炉胆具有导热均匀、气密性好、热惯性小、使用寿命长等显著优势，广泛应用于光亮退火炉、渗碳炉、氮化炉、钎焊炉以及化工裂解炉等设备中。

选材是决定炉胆性能的首要环节。对于长期工作温度在700℃以下的炉胆，304奥氏体不锈钢即可满足要求，成本经济；当温度升至900℃左右时，需选用抗氧化性能更优的309S；而1000℃以上的高温环境，则必须采用310S或更高等级的Incoloy 800H等耐热合金。除温度外，炉内气氛同样关键：在含硫、含氯或强还原性气氛中，还需考虑添加钼、钛等元素的特殊钢种以抵抗晶间腐蚀和应力腐蚀开裂。

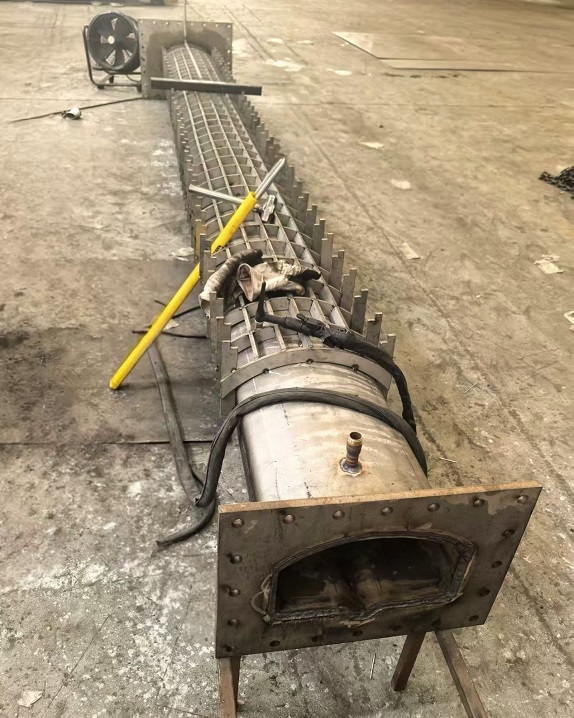

制造工艺直接影响炉胆的可靠性和寿命。工业炉胆通常采用卷板焊接结构，壁厚多为2～6mm。下料后需精确卷圆，保证圆度偏差控制在允许范围内。焊接是重中之重，常采用钨极氩弧焊(TIG)打底，确保根部焊透且无氧化，再以手工电弧焊或熔化极气体保护焊填充盖面。环焊缝与纵焊缝均需进行100%射线探伤或渗透检测。焊后热处理不可或缺——消除焊接残余应力可显著降低高温服役时的蠕变开裂风险。对于大尺寸薄壁炉胆，还需增设加强圈，防止高温下因自重或气压导致失稳变形。

应用实例方面，在连续式光亮退火炉中，不锈钢炉胆内通入氢气或氨分解气氛，炉胆自身在1000℃左右承受内外压差，壁厚设计与焊缝质量直接决定运行安全性。在井式渗碳炉中，炉胆除了耐高温还需抵抗活性碳原子的渗入，长时间使用后可能出现“碳脆”现象，因此需定期进行烧碳处理。在乙烯裂解炉中，炉胆（辐射段炉管）长期处于1100℃以上的高温蠕变状态，其寿命管理依赖壁温监测与剩余寿命评估。

维护与失效分析同样值得关注。常见失效模式包括高温氧化减薄、热疲劳裂纹、晶间腐蚀开裂以及局部过烧熔穿。日常维护应重点检查炉胆外壁的变色区域、焊缝附近的开裂迹象，并定期测量壁厚。一旦发现细微裂纹，可采用同材质焊条进行补焊并做局部热处理。当整体变形严重或出现大面积减薄时，应及时更换，避免突发失效导致整炉产品报废及安全事故。

随着工业炉向节能化、智能化方向发展，不锈钢炉胆也出现了新型设计：如复合板炉胆（不锈钢+耐热钢）、带热障涂层的双层结构，以及在线壁温监测与寿命预测系统。正确理解炉胆的选材逻辑、制造要点和维护规律，不仅能够延长设备运行周期，更能显著降低全生命周期成本。工业不锈钢炉胆虽不直接产出产品，却为高效、优质的热处理工艺提供了坚实保障。
