在湿法脱硫系统中，喷淋层承担着气液传质与反应的核心功能，其性能优劣直接决定脱硫效率与系统运行可靠性。不锈钢喷淋层因兼具强度、耐蚀性与经济性，已成为当前主流选型方案。

一、喷淋层功能定位

喷淋层位于脱硫塔中上部，通过循环泵将石灰石浆液输送至塔内，经喷嘴雾化后与上升烟气逆流接触。这一过程中，浆液液滴捕获烟气中的SO₂并发生中和反应，同时兼有降温洗涤、除尘除雾的辅助功效。单层喷淋覆盖率通常要求达到200%以上，工程上多采用2~4层布置，层间相互补充，确保脱硫效率稳定在98%以上。

二、材质选用对比

不锈钢材质的合理选用是喷淋层设计的首要环节。不同牌号在脱硫环境中的表现差异显著：

| 材质牌号 | 耐蚀性能 | 适用工况 | 性价比 |

|-------------|---------|---------|--------|

| 304不锈钢   | 一般 | 低温、低氯环境 | 经济型 |

| 316L 不锈钢 | 优良 | 常规脱硫工况，含钼抗氯离子 | ⭐推荐 |

| 2205双相钢 | 优异 | 高氯、高温、强腐蚀工况 | 较高 |

实际工程中，喷淋层主管道多选用316L，其添加的钼元素显著提升了抗氯离子点蚀能力，足以应对脱硫浆液中约2~4万ppm的氯离子浓度。对于海水脱硫或氯离子浓度高于5万ppm的工况，则建议升级为2205双相不锈钢以保障长期运行安全。

三、失效模式与预防

喷淋层在服役中面临的主要失效形式包括：

- 冲刷腐蚀：高速浆液携带固体颗粒（石灰石、石膏）对管壁及弯头产生冲蚀，尤其在管道变径和转向处最为严重。应对措施：弯头及三通部位增加壁厚余量，或内衬耐磨陶瓷。

- 应力腐蚀开裂：在高温、高氯、拉应力共同作用下，奥氏体不锈钢可能发生SCC。应对措施：严格控制焊接残余应力，焊后热处理，避免在90℃以上长期运行。

- 缝隙腐蚀：法兰连接、支架接触面等缝隙部位因缺氧易发生局部腐蚀。应对措施：采用全焊透结构，减少法兰连接点，支架处加装耐腐蚀垫片。

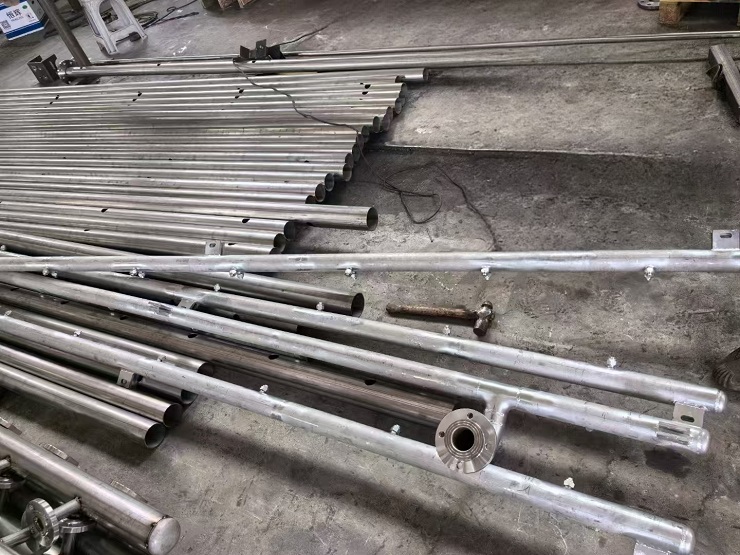

四、制造与安装要点

喷淋层制造多采用氩弧焊打底+手工电弧焊盖面工艺，焊缝须经100%着色探伤，确保无裂纹、气孔等缺陷。管段连接推荐采用法兰连接或活套法兰，便于后期拆卸检修。

安装时应确保喷淋层水平度偏差不超过±3mm，喷嘴朝向与塔体中心线保持一致，偏差不大于2°，否则会造成偏流、壁流，降低喷淋覆盖率。每层喷淋层上方应预留不小于1.2倍塔径的检修空间。

五、运行维护建议

日常运行中应重点关注循环泵出口压力变化——压力异常升高通常预示喷嘴堵塞；喷淋层压差增大则可能意味着管道结垢。建议每6个月停塔检查一次喷嘴磨损与堵塞情况，每12个月对主管道壁厚进行超声波抽检。当壁厚减薄超过设计厚度的20%时，应列入更换计划。

脱硫塔不锈钢喷淋层的工程实践需将材质适配、结构优化、制造管控与运维监测融为一体，方能在严苛工况下实现长周期、高效率的稳定运行。
